Date tehnice Ex9BS

Mini-întreruptoare automate Ex9BS, 4.5 kA

Parametri generali

Limitare foarte ridicată a curentului de scurtcircuit

Potrivit pentru aplicaţii casnice, cât şi pentru cele industriale

Accesorii

Contacte auxiliare de poziţie AX3111, AX3122 100540, 100542

Contacte de declanşare AL3111 100541

Contact auxiliar de pozitie şi de declansare AXL31 100543

Bobine de declanşare SHT31, SHT3111 100544-100546, 100547-100549

Bobine de tensiune minimă UVT31, UVT3101, UVT3110 100550-100551, 100552-100553,  100554-100555

Bobine de supratensiune OVT31 280V AC±5% 100556

Numărul maxim de accesorii instalate este de 3 pentru contacte (AX,AL,AXL) şi 2 pentru bobine (SHT, UVT, OVT)

Blocuri diferenţiale ataşabile Ex9LE

Parametri electrici

Testat conform IEC/EN 60898-1

Tensiune nominal Ue 230/400 V AC 48 V DC (per pol)

Tensiune minimă 12 V AC/DC

Frecvenţă nominală 50/60 Hz

Capacitatea nominală la rupere I cn 4.5 kA

Curent nominal 1 — 63 A

Caracteristici de declanşare B, C, D

Tensiune nom. de ţinere la impuls Uimp 4 kV

Tensiune nom. de izolare Ui 690 V AC

Durata de viaţă mecanică 20 000 cicluri de operare

Durata de viaţă electrică 10 000 cicluri de operare

Clasa de selectivitate 3

Siguranţă rezervă max. max. 125 A gG

Conexiune linie de tensiune Arbitrat sus sau jos

Parametri mecanici

Lăţime dispozitiv 18 mm (per pol)

Înălţime dispozitiv 83 mm (89 mm inclusiv clemă şină)

Dimensiune cadru 45 mm

Montare Prindere rapidă pe şina DIN 35 mm

Grad de protecţie IP20

Borne cu cap fix si brida culisanta

Capacitate bornă 1 — 35 mm2

Temperatura ambiantă 2 — 3,5 Nm

Altitudine 0,8 — 2 mm Umiditate relativă -30 — +70 °C

Rezistenţa la umiditate şi căldură ≤ 2000 m

Grad de poluare ≤ 95 %

Clasa de instalare clasa 2

Greutate 2

Installation class III

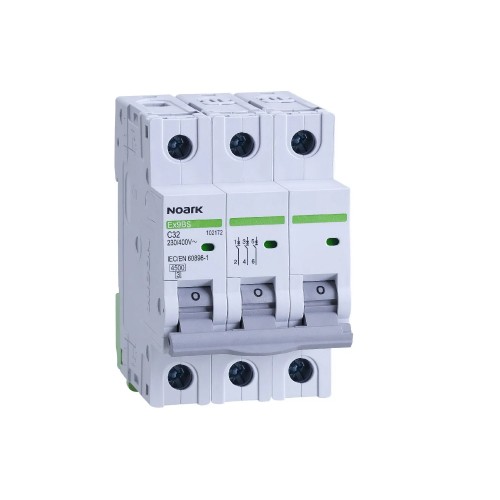

Intrerupatorul automat Siguranta 3P 32A 4,5KA caracteristica C de la Noark, cod 102172, este ideal pentru protecția circuitelor electrice atât în aplicații casnice, cât și industriale. Acest dispozitiv oferă o limitare foarte ridicată a curentului de scurtcircuit, asigurând astfel o siguranță sporită. Cu o capacitate de rupere de 4,5 kA și o tensiune nominală de 230/400 V AC, acesta este proiectat să reziste în condiții variate, având o durată de viață electrică de 10.000 cicluri de operare. Instalarea este simplă datorită dimensiunii reduse de 18 mm pe pol și a montării rapide pe șină DIN de 35 mm. Conexiunile sunt sigure, având borne cu cap fix și brida culisantă, iar capacitatea bornelor permite utilizarea cablurilor de până la 35 mm². Acest intrerupator funcționează eficient într-un interval de temperatură de -30 la +70 °C, fiind rezistent la umiditate. Datorită clasei de selectivitate 3, acesta permite o coordonare excelentă cu alte dispozitive din circuit, iar ușurința în utilizare și întreținere îl face o alegere practică pentru protecția electrică a oricărui spațiu.
