Date tehnice Ex9BL-N

Întreruptoare automate cu protecție diferențială Ex9BL-N, 6 kA

Parametri generali

Prin combinarea de MCB și RCCB intr-o singură carcasă se economisește 50 % din spațiu

Caracteristici de declanșare a întreruptorului automat B și C

Dispozitiv de curent rezidual de tip AC și A

Versiune cu 1+N poli

Potrivite atât pentru aplicațiile rezidențiale cât și industriale

Principiul magnetului permanent - funcție independentă a tensiunii a dispozitivului de curent residual

 RCBO-urile trebuiesc testate periodic, la interval de o lună. Acest lucru este responsabilitatea utilizatorului, conform legii

Semnalizare poziție contact

Parametri electrici

Testat conform                                                              EN 61009

Tensiune nom. operațională Ue                               230 V AC

Tens. min. pt. funcționare RCD                                 tensiune independentă

Interval tensiune de testare T                                   195.5 — 253 V AC

Frecvența nominală f                                                   50/60 Hz

Capacitatea nom. la scurtcircuit Icn                         6 kA

Curentul nominal In                                                     6 — 40 A

Curentul rezidual nominal IΔn                                   30, 100, 300 mA

Sensibilitate la curent rezidual                   Tip AC - curent rezidual c.a                                                                                                                                                 Tip A - curent rezidual c.a și curent pulsatoriu c.c.

Caracteristica de timp a RCD                                     fără întârziere

Caracteristici de declanșare MCB                             B, C

Tensiun nom. de ținere la impuls Uimp                  4 kV

Tensiune nom. de izolare Ui                                      500 V

Sensibilitate la impulsuri de curent                         3000 A

Durată de viață mecanică                                           20 000 cicluri de operare

Durată de viață electrică                                             4 000 cicluri de operare

Clasă de selectivitate                                                   3

Sig. fuzibilă de back-up                                               max. 125 A gG

Conectare tensiune                                                      arbitrar sus sau jos

Parametri mecanici

Lățime dispozitiv                                                           36 mm

Înălțime dispozitiv                                                        85 mm (inclusiv clemă șină)

Mărime cadru                                                                45 mm

Montare                                                                          prindere facilă pe o șină de 35 mm (DIN)

Grad de protecție                                                         IP20

Borne                                                                               cu cap fix și bridă culisabilă

Capacitate borne                                                          1 — 25 mm2

Cuplu de strângere al bornelor                                 1.5 — 2.5 Nm

Grosimea barei colectoare                                         0.8 — 2 mm

Temperatura ambiantă                                               -25 — +40 °C

Altitudine                                                                        ≤ 2000 m

Umiditatea relativă                                                      ≤ 95 %

Rezistența la umiditate și căldură                            clasa 2

Grad de poluare                                                            2

Clasă de instalare                                                         III

Greutate                                                                         0.2 kg

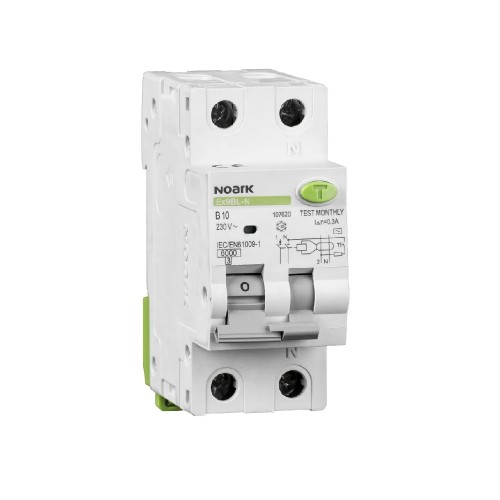

Intrerupatorul diferential RCBO 6kA 1P+N 13A 100mA tip AC Noark Ex9BL-N 107661 oferă o soluție compactă și eficientă pentru protecția electrică, combinând funcțiile MCB și RCCB într-un singur dispozitiv, economisind astfel 50% din spațiu. Cu o capacitate de întrerupere de 6 kA și o sensibilitate la curent rezidual de 100 mA, acest intrerupător este ideal atât pentru aplicații rezidențiale, cât și industriale. Dispozitivul are caracteristici de declanșare B și C, fiind echipat cu un principiu de magnet permanent, care îi permite funcționarea independentă de tensiune. Este proiectat să reziste la condiții variate de mediu, având un grad de protecție IP20 și o gamă de temperatură de operare de la -25°C la +40°C. Instalarea este simplă, compatibilă cu șine DIN de 35 mm, iar semnalizarea poziției contactului asigură o utilizare ușoară și sigură. RCBO-ul trebuie testat periodic, conform legii, asigurând astfel o funcționare fiabilă și o protecție constantă pentru utilizatori.
