Date tehnice Ex9NLE

Întreruptoare automate cu protecție diferențială și magneto-termică într-un modul Ex9NLE, 6 kA

Parametri generali

Aceste RCBO-uri au doar un modul lățime, asfel încât se poate economisi spațiu comparativ cu RCBO-urile clasice

Caracteristici de declanșare a întreruptorului automat B și C

Dispozitiv de curent rezidual de tip AC și A Versiune cu 1P+N poli

Principiu detecției este Electronic -masurare mai precisă a curentului rezidual

Dispozitivele trebuiesc testate regulat. Se recomandă să fie testate la fiecare 6 luni într-un mediu normal de funcționare respectiv 1 lună în condiții grele.

Parametri electrici

Testat conform EN 61009-1

Tensiune nom. operațională Ue 230 V AC

Tens. min. pt. funcționare RCD 50 V AC

Interval tensiune de testare T 195.5 — 253 V AC

Frecvența nominală f 50/60 Hz

Capacitatea nom. la scurtcircuit Icn 6 kA

Curentul nominal In 6 — 40 A

Curentul rezidual nominal IΔn 30 mA

Curentul rezidual nefuncțional IΔno 15 mA

Sensibilitate la curent rezidual    Tip AC - curent rezidual c.a

                                                                                                                                                                                                                                       Tip A - curent rezidual c.a și curent pulsatoriu c.c.

Caracteristica de timp a RCD fără întârziere

Caracteristici de declanșare MCB B, C

Tensiun nom. de ținere la impuls Uimp 4 kV

Tensiune nom. de izolare Ui 500 V

Sensibilitate la impulsuri de curent 3000 A

Durată de viață mecanică 10 000 cicluri de operare

Durată de viață electrică 4 000 cicluri de operare

Clasă de selectivitate 3

Conectare tensiune arbitrar sus sau jos

Parametri mecanici

Lățime dispozitiv 18 mm

Înălțime dispozitiv 95 mm (inclusiv clemă șină)

Mărime cadru 45 mm

Montare prindere facilă pe o șină de 35 mm (DIN)

Grad de protecție IP20

Borne cu cap fix și bridă culisabilă

Capacitate borne 1 — 16 mm2

Grosimea barei colectoare 0.8 — 2 mm

Temperatura ambiantă -35 — +40 °C

Altitudine ≤ 2000 m

Umiditatea relativă ≤ 95 %

Rezistanța la umiditate și căldură clasa 2

Grad de poluare 2

Clasă de instalare III

Greutate 0.12 kg

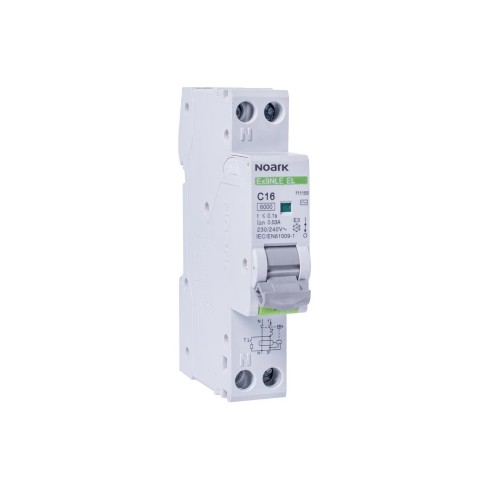

Intrerupatorul diferential RCBO 6kA 1P+N 10A 30mA tip AC Noark Ex9NLE 111154 este un dispozitiv esențial pentru protecția electrică, combinând protecția diferențială și magneto-termică într-un singur modul compact. Cu o capacitate de 6 kA la scurtcircuit și o sensibilitate de 30 mA, acesta oferă o protecție excelentă împotriva electrocutării și a incendiilor cauzate de curenți de defect. Datorită designului său subțire, economisește spațiu în tabloul electric, fiind ideal pentru instalații cu limitări de dimensiuni. Funcția de detecție electronică asigură o măsurare precisă a curentului rezidual, iar testarea regulată este simplificată datorită accesibilității modulului. Cu o gamă de temperatură de operare între -35 și +40°C, acest întrerupător este potrivit pentru diverse condiții de mediu. Gradul de protecție IP20 și capacitatea de montare pe șină DIN facilitează integrarea în orice sistem electric. Greutatea redusă de 0.12 kg și specificațiile de înaltă performanță îl fac o alegere de încredere pentru utilizatorii care caută siguranță și eficiență în instalațiile electrice.
