• GamaActi 9

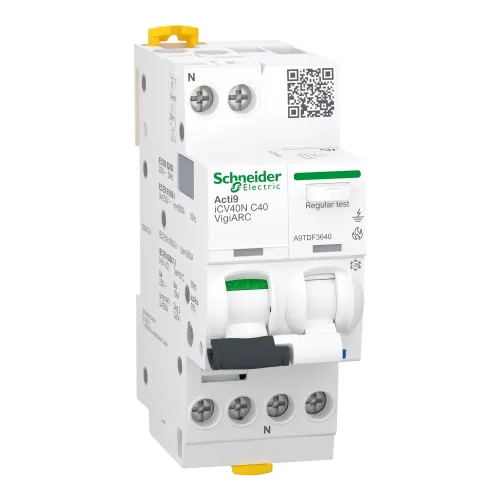

• nume produsActi9 iCV40 ARC
• Tip produs sau componentaRCBO cu dispozitiv de detectie arc electric
• nume scurt al dispozitivuluiiCV40N ARC
• aplicatie specifica produsuluiDetectie arc electric
• standardeEN/IEC 62606
  EN/IEC 61009-1
  SR EN 60947-2
  EN/IEC 61009-2-1
• descriere poli1P + N
• numarul polilor protejati1
• cod pentru curbaC
• cod capacitate de rupereN
• capacitate de rupere6000 A Icn la 230 V c.a. 50 Hz conformitate cu IEC 61009-2-1
  10 kA Icu la 230 V c.a. 50 Hz conformitate cu SR EN 60947-2
• capacitatea de cuplare si capacitatea de rupere nominaleIdm 3000 A la 230 V c.a. 50 Hz conformitate cu IEC 61009-2-1
• pozitie neutruluiStanga
• Tip retea electricaC.a.
• temporizare protectie pentru scurgeri la pamantInstantaneu
• clasa de protectie pentru scurgeri la pamantTip A-SI (Super Imunizat)
• inregistrare date electriceData si ora
  Indicatoare de mentenanta
• adecvare pentru izolatieDa
• releu de declansare pentru curent rezidualIndependent de tensiune
• tehnologie unitate de declansareTermo-magnetic
• protectie de scurgere la pamantInglobat
• [In] curent nominal40 A
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a. 50 Hz
• locatia dispozitivului in sistemIesire
• limita de declansare magnetica5...10 x In
• [Ics] capacitatea nominala de rupere in serviciu6000 A c.a. 50 Hz conformitate cu IEC 61009-2-1
  5 kA c.a. 50 Hz conformitate cu SR EN 60947-2
• clasa de limitare3
• [Ui] tensiune de izolatie250 V c.a. 50 Hz intre faza si neutru
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• indicator de pozitie contactDa
• tip de controlComutare
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica10000 cic 230 V c.a. 50 Hz
• categorie de supratensiuneIII
• descriere optiuni de blocareDispozitiv de blocare
• intrare cabluPe sus si pe jos
• conexiuni - borneTerminal tip tunel1…16 mm² rigid
  Terminal tip tunel1…10 mm² flexibil
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• pieptene bare de distributie pe categorii de compatibilitateda
• Numar de pasi de 9mm pe rand4
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta220 g
• Pierderi totale de putere8,649 W
• Pierderi de putere pe pol5,732 W
• Power losses on neutral2,917 W
• sensibilitate legatura de punere la pamant30 mA
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2 conformitate cu EN/IEC 62606
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• umiditate relativa95 % la 55 °C
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…50 °C
• temperatura ambietala pentru depozitare-40…80 °C
• etichete privind calitateaAENOR
• Garantie18 luni

Acti9 AFDD este un întreruptor automat diferențial avansat, special conceput pentru a detecta arcurile electrice, oferind o protecție excelentă împotriva riscurilor electrice. Cu o capacitate de 40A și o curba C, acest dispozitiv asigură o funcționare sigură în rețele electrice monofazate, având o capacitate de rupere de 6kA. Este ideal pentru aplicații rezidențiale și comerciale, protejând echipamentele electrice și utilizatorii de eventuale scurtcircuite sau defecte de izolație. Dispozitivul este dotat cu tehnologie A-SI, care îl face super imunizat la interferențele externe, având o sensibilitate de 30mA pentru protecția la scurgeri de curent. Instalarea este simplă datorită sistemului clipsabil pe șină DIN, iar indicatoarele de mentenanță și semnalizarea defectelor prin LED-uri facilitează utilizarea zilnică. Cu o durabilitate electrică de 10.000 de cicluri și o rezistență mecanică de 20.000 de cicluri, Acti9 AFDD este construit să reziste în timp. Dispozitivul poate funcționa în condiții variate de temperatură, de la -25°C la 60°C, și este conform cu cele mai stricte standarde internaționale de siguranță. Aceasta îl face un produs de încredere pentru protecția sistemelor electrice moderne.
