• gama de produseActi9
• Tip produs sau componentaBloc auxiliar detectie arc electric si protectie diferentiala

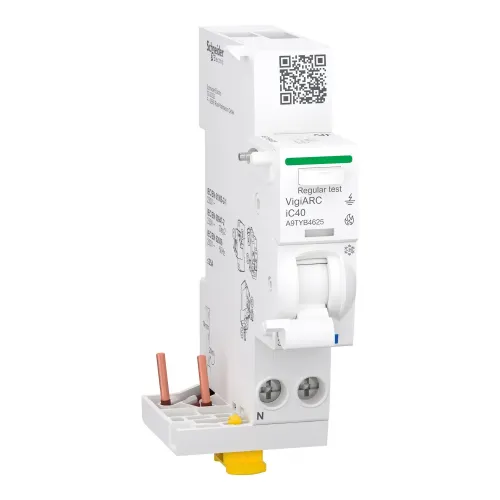

• nume produsActi9 VigiARC iC40
• nume scurt al dispozitivuluiVigiARC iC40
• descriere poli1P + N
• pozitie neutruluiStanga
• [In] curent nominal25 A
• Tip retea electricaC.a.
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a.
• releu de declansare pentru curent rezidualIndependent de tensiune
• sensibilitate legatura de punere la pamant30 mA
• clasa de protectie pentru scurgeri la pamantTip A-SI (Super Imunizat)
• temporizare protectie pentru scurgeri la pamantInstantaneu
• inregistrare date electriceData si ora
  Indicatoare de mentenanta
• Numar de pasi de 9mm pe rand2
• locatia dispozitivului in sistemIesire
• [Ui] tensiune nominala de izolatie250 V c.a.
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica10000 cic > 25 A
  20000 cic <= 25 A
• conexiuni - borneBorne tip tunel1…10 mm² flexibil
  Borne tip tunel1…16 mm² rigid
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta100 g
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…40 °C
• temperatura ambietala pentru depozitare-40…80 °C
• standardeEN/IEC 62606
  EN/IEC 61009-1
  EN/IEC 61009-2-1
• etichete privind calitateaIMQ
• Garantie18 luni

Acti9 AFDD, cunoscut și sub numele de VigiARC iC40, este un bloc auxiliar esențial pentru detectarea arcurilor electrice și protecția diferențială, având un curent nominal de 25A și o sensibilitate de 30mA tip A-SI. Acest dispozitiv este fabricat de SCHNEIDER și este proiectat pentru a fi utilizat cu întrerupătoare iC40 1P+N, oferind o protecție deosebită împotriva scurtcircuitelor și a defectelor de izolație. Beneficiile sale includ o instalare simplă pe șină DIN, semnalizare locală prin LED pentru stare ON, OFF sau defectiune, precum și o durabilitate ridicată, cu 20.000 de cicluri electrice pentru curenți mai mari de 25A. De asemenea, este proiectat să funcționeze eficient în condiții de temperatură variate, între -25 și 60 °C, având un grad de protecție IP20. Acest dispozitiv nu doar că asigură o siguranță sporită în utilizarea electricității, ci și înregistrează date electrice, ceea ce îl face ideal pentru gestionarea eficientă a energiei. Acti9 AFDD este un partener de încredere pentru orice sistem electric, oferind liniște sufletească și protecție împotriva riscurilor electrice.
