• GamaActi 9

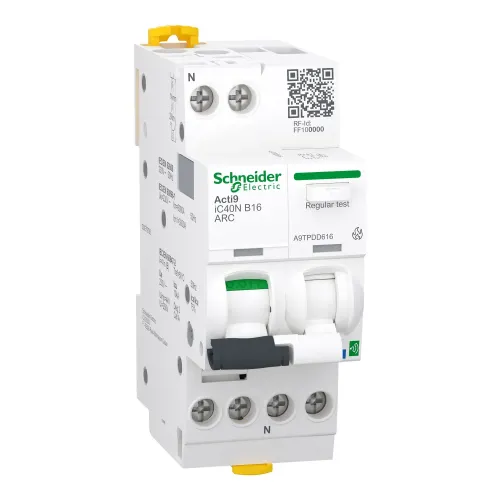

• nume produsActi9 Active ARC iC40
• Tip produs sau componentaActive arc fault detection circuit breaker
• aplicatie specifica produsuluiDetectie arc electric
• standardeEN/IEC 60898-1
  SR EN 60947-2
  EN/IEC 62606
• nume scurt al dispozitivuluiiC40N ARC
• descriere poli1P + N
• [In] curent nominal16 A
• cod pentru curbaB
• capacitate de rupere3000 A Icn1 la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
  10 kA Icu la 230 V c.a. 50 Hz conformitate cu SR EN 60947-2
  6000 A Icn la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
• Tip retea electricaC.a.
• pozitie neutruluiStanga
• inregistrare date electriceData si ora
  Indicatoare de mentenanta
• Compatibilitate concentratorEcoStruxure Panel Server Advanced
  EcoStruxure Panel Server Entry
  EcoStruxure Panel Server Universal
• Management de evenimenteSupratensiune
  Earth leakage
  Overload
• Tip de masurareTensiune
  Putere activa
  Curent
  Factor de putere
• precizieTensiune +/- 2 %
  Curent +/- 2 %
  Putere +/- 5 %
• adecvare pentru izolatieDa
• tehnologie unitate de declansareTermo-magnetic
• numarul polilor protejati1
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a. 50 Hz
• locatia dispozitivului in sistemIesire
• limita de declansare magnetica3...5 x In
• [Ics] capacitatea nominala de rupere in serviciu6000 A conformitate cu EN/IEC 60898-1
  7,5 kA conformitate cu SR EN 60947-2
• clasa de limitare3
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• [Ui] tensiune nominala de izolatie250 V c.a.
• indicator de pozitie contactDa
• tip de controlComutare
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica10000 cic
• descriere optiuni de blocareDispozitiv de blocare
• intrare cabluPe sus si pe jos
• conexiuni - borneTerminal tip tunel1…10 mm² flexibil
  Terminal tip tunel1…16 mm² rigid
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• Numar de pasi de 9mm pe rand4
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta210 g
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…40 °C
• temperatura ambietala pentru depozitare-40…80 °C
• Garantie18 luni

Acti9 Active AFDD de la Schneider este un întreruptor automat inovator, special conceput pentru detectarea arcurilor electrice, ceea ce îl face esențial pentru siguranța instalațiilor electrice. Cu o capacitate de 16A și o putere de rupere de 6kA, acest dispozitiv asigură protecție eficientă în cazul unor eventuale defecțiuni. Beneficiile sale includ un sistem de semnalizare locală prin LED, care indică starea de funcționare și eventualele defecte, oferind utilizatorilor o monitorizare constantă. Acti9 Active AFDD este compatibil cu soluțiile EcoStruxure, facilitând integrarea în sisteme inteligente de gestionare a energiei. Designul său compact permite montarea pe șină DIN, iar conexiunile tip tunel asigură o instalare rapidă și sigură. Acest dispozitiv funcționează în condiții variate, având o durabilitate electrică de 10,000 de cicluri și o rezistență la temperaturi extreme, ceea ce îl face potrivit pentru utilizare în diverse medii. În plus, cu un grad de protecție IP20, Acti9 Active AFDD este ideal pentru aplicații rezidențiale și comerciale, contribuind la prevenirea incendiilor cauzate de arcuri electrice. Aceasta este o alegere excelentă pentru cei care doresc un nivel suplimentar de protecție și siguranță în instalațiile electrice.
