• GamaActi 9
• nume produsActi9 iCV40 ARC
• Tip produs sau componentaRCBO cu dispozitiv de detectie arc electric
• nume scurt al dispozitivuluiiCV40N ARC
• aplicatie specifica produsuluiDetectie arc electric
• standardeEN/IEC 62606
  EN/IEC 61009-1
  SR EN 60947-2
  EN/IEC 61009-2-1
• descriere poli1P + N
• numarul polilor protejati1
• cod pentru curbaB
• cod capacitate de rupereN
• capacitate de rupere6000 A Icn la 230 V c.a. 50 Hz conformitate cu IEC 61009-2-1
  10 kA Icu la 230 V c.a. 50 Hz conformitate cu SR EN 60947-2
• capacitatea de cuplare si capacitatea de rupere nominaleIdm 3000 A la 230 V c.a. 50 Hz conformitate cu IEC 61009-2-1
• pozitie neutruluiStanga
• Tip retea electricaC.a.
• temporizare protectie pentru scurgeri la pamantInstantaneu
• clasa de protectie pentru scurgeri la pamantTip A-SI (Super Imunizat)
• inregistrare date electriceData si ora
  Indicatoare de mentenanta
• adecvare pentru izolatieDa
• releu de declansare pentru curent rezidualIndependent de tensiune
• tehnologie unitate de declansareTermo-magnetic
• protectie de scurgere la pamantInglobat
• [In] curent nominal16 A
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a. 50 Hz
• locatia dispozitivului in sistemIesire
• limita de declansare magnetica3...5 x In
• [Ics] capacitatea nominala de rupere in serviciu6000 A c.a. 50 Hz conformitate cu IEC 61009-2-1
  7,5 kA c.a. 50 Hz conformitate cu SR EN 60947
• clasa de limitare3
• [Ui] tensiune de izolatie250 V c.a. 50 Hz intre faza si neutru
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• indicator de pozitie contactDa
• tip de controlComutare
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica20000 cic 230 V c.a. 50 Hz
• categorie de supratensiuneIII
• descriere optiuni de blocareDispozitiv de blocare
• intrare cabluPe sus si pe jos
• conexiuni - borneTerminal tip tunel1…16 mm² rigid
  Terminal tip tunel1…10 mm² flexibil
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• pieptene bare de distributie pe categorii de compatibilitateda
• Numar de pasi de 9mm pe rand4
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta220 g
• Pierderi totale de putere3,408 W
• Pierderi de putere pe pol2,645 W
• Power losses on neutral0,763 W
• sensibilitate legatura de punere la pamant30 mA
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2 conformitate cu EN/IEC 62606
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• umiditate relativa95 % la 55 °C
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…50 °C
• temperatura ambietala pentru depozitare-40…80 °C
• etichete privind calitateaOVE
• Garantie18 luni

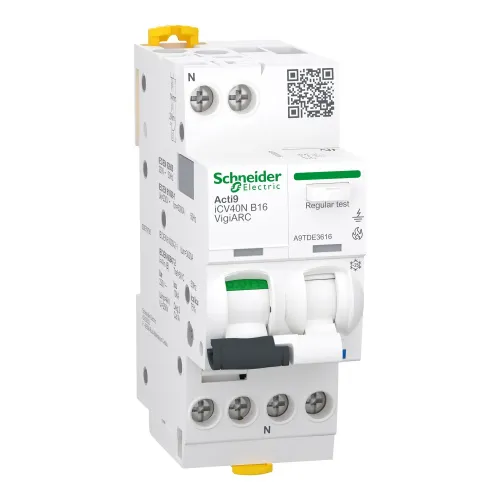

Acti9 AFDD, intreruptor automat diferential cu detectie arc electric, este un produs de înaltă calitate fabricat de SCHNEIDER, cu codul A9TDE3616. Acesta oferă protecție sporită împotriva incendiilor cauzate de arcuri electrice, având o curba B, cu o capacitate de 16A și o putere de rupere de 6kA. Designul său compact, cu un număr de poli 1P+N, permite integrarea ușoară în orice sistem electric. Dispozitivul este echipat cu tehnologie de declanșare termo-magnetică și are o sensibilitate de 30mA tip A-SI, garantând astfel o protecție eficientă împotriva scurgerilor de curent. Montarea pe sina DIN facilitează instalarea rapidă, iar indicatorul LED oferă vizibilitate asupra stării de funcționare. Cu o durabilitate electrică de 20,000 cicluri, Acti9 AFDD asigură o utilizare de lungă durată. Este proiectat pentru a rezista în condiții extreme, având o gamă de temperatură de funcționare de la -25°C la +55°C și un grad de protecție IP20. Acest produs este ideal pentru protejarea instalațiilor electrice în locuințe sau spații comerciale, oferind siguranță și liniște sufletească utilizatorilor.
