• GamaActi 9

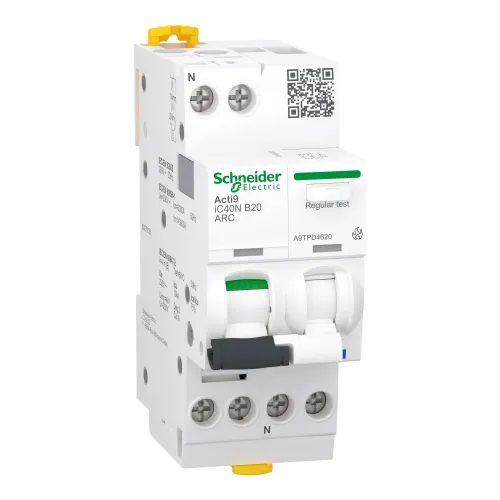

• nume produsActi9 iC40 ARC
• Tip produs sau componentaMCB cu dispozitiv de detectie arc electric
• aplicatie specifica produsuluiDetectie arc electric
• standardeEN/IEC 60898-1
  SR EN 60947-2
  EN/IEC 62606
• nume scurt al dispozitivuluiiC40N ARC
• descriere poli1P + N
• [In] curent nominal20 A
• cod pentru curbaB
• capacitate de rupere3000 A Icn1 la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
  10 kA Icu la 230 V c.a. 50 Hz conformitate cu SR EN 60947-2
  6000 A Icn la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
• Tip retea electricaC.a.
• pozitie neutruluiStanga
• adecvare pentru izolatieDa
• tehnologie unitate de declansareTermo-magnetic
• numarul polilor protejati1
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a. 50 Hz
• locatia dispozitivului in sistemIesire
• limita de declansare magnetica3...5 x In
• [Ics] capacitatea nominala de rupere in serviciu6000 A conformitate cu EN/IEC 60898-1
  7,5 kA conformitate cu SR EN 60947-2
• clasa de limitare3
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• [Ui] tensiune nominala de izolatie250 V c.a.
• indicator de pozitie contactDa
• tip de controlComutare
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica20000 cic
• descriere optiuni de blocareDispozitiv de blocare
• intrare cabluPe sus si pe jos
• conexiuni - borneTerminal tip tunel1…10 mm² flexibil
  Terminal tip tunel1…16 mm² rigid
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• Numar de pasi de 9mm pe rand4
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta210 g
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…40 °C
• temperatura ambietala pentru depozitare-40…80 °C
• etichete privind calitateaOVE
• Garantie18 luni

Acti9 AFDD este un întreruptor automat de la Schneider, special conceput pentru a detecta arcurile electrice, protejând astfel instalațiile electrice. Acest model, iC40N, are un curent nominal de 20A și o capacitate de rupere de 6kA, ceea ce îl face ideal pentru utilizări rezidențiale și comerciale. Cu un sistem termo-magnetic, oferă o protecție eficientă împotriva suprasarcinilor și scurtcircuitelor. Dispozitivul se montează ușor pe sina DIN, având un design compact și o greutate redusă de 210g. Indicatorul de poziție al contactului și semnalizarea defectului prin LED-uri facilitează monitorizarea stării aparatului. Rezistă la condiții de mediu dure, având o temperatură de funcționare între -25 și 40°C și un grad de protecție IP20. Acest întreruptor contribuie la siguranța electrică, prevenind incendiile cauzate de arcuri electrice, fiind astfel un element esențial în orice sistem electric. Cu o garanție de 18 luni, Acti9 AFDD este o alegere fiabilă pentru protecția instalațiilor electrice.
