• GamaActi 9
• nume produsActi9 iC40 ARC
• Tip produs sau componentaMCB cu dispozitiv de detectie arc electric
• aplicatie specifica produsuluiDetectie arc electric
• standardeEN/IEC 60898-1
  SR EN 60947-2
  EN/IEC 62606
• nume scurt al dispozitivuluiiC40 ARC
• descriere poli1P + N
• [In] curent nominal10 A
• cod pentru curbaC
• capacitate de rupere3000 A Icn1 la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
  10 kA Icu la 230 V c.a. 50 Hz conformitate cu SR EN 60947-2
  6000 A Icn la 230 V c.a. 50 Hz conformitate cu EN/IEC 60898-1
• Tip retea electricaC.a.
• pozitie neutruluiStanga
• adecvare pentru izolatieDa
• tehnologie unitate de declansareTermo-magnetic
• numarul polilor protejati1
• frecventa retea electrica50 Hz
• [Ue] tensiunea de functionare230 V c.a. 50 Hz
• locatia dispozitivului in sistemIesire
• limita de declansare magnetica5...10 x In
• [Ics] capacitatea nominala de rupere in serviciu6000 A conformitate cu EN/IEC 60898-1
  7,5 kA conformitate cu SR EN 60947-2
• clasa de limitare3
• pragul tensiunii de declansare275 V for +/- 5 V
• [Uimp] tensiune nominala de tinere la impuls4 kV
• [Ui] tensiune nominala de izolatie250 V c.a.
• indicator de pozitie contactDa
• tip de controlComutare
• semnalizare localaON, OFF, defectiune
  Semnalizarea defectului de arc prin LED
• mod de montareClipsabil
• suport de montareSina DIN
• culoareAlb (RAL 9003)
• durabilitate mecanica20000 cic
• durabilitate electrica20000 cic
• descriere optiuni de blocareDispozitiv de blocare
• intrare cabluPe sus si pe jos
• conexiuni - borneTerminal tip tunel1…10 mm² flexibil
  Terminal tip tunel1…16 mm² rigid
• lungimea de dezizolare a cablului14 mm
• cuplu de strangere2 N.m
• Numar de pasi de 9mm pe rand4
• inaltime91 mm
• latime36 mm
• adancime73 mm
• greutate neta210 g
• grad de protectie IPIP20 conforming to SR EN 60529
• grad de poluare2
• tropicalizareSeveritate B conformitate cu IEC 60068-2-30 pentru 28 d
• altitudine de functionare2000 m
• temperatura ambientala de functionare-25…40 °C
• temperatura ambietala pentru depozitare-40…80 °C
• etichete privind calitateaAENOR
  OVE
• Garantie18 luni

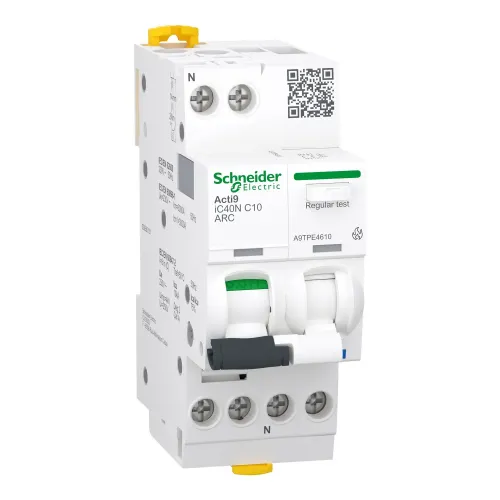

Acti9 AFDD de la Schneider este un întreruptor automat cu detectie de arc electric, ideal pentru protejarea instalațiilor electrice. Acest model, A9TPE4610, are un curent nominal de 10A și o capacitate de rupere de 6kA, ceea ce îl face eficient în prevenirea incendiilor cauzate de arcuri electrice. Construcția sa include un sistem termo-magnetic de declanșare, asigurând o reacție rapidă la suprasarcini și scurtcircuite. Dispozitivul este compatibil cu standardele EN/IEC 60898-1 și SR EN 60947-2, garantând fiabilitate și siguranță. Are un design compact, cu montare pe sina DIN, și este dotat cu semnalizare locală pentru defectiuni, facilitând astfel întreținerea și monitorizarea. Gradul de protecție IP20 asigură o durabilitate bună, iar capacitatea de operare într-un interval de temperatură de -25 până la 40°C îl face potrivit pentru variate condiții de mediu. Cu o garanție de 18 luni, Acti9 AFDD oferă o soluție de încredere pentru protecția rețelelor electrice, fiind un produs esențial pentru orice instalație electrică modernă.
